一站式PCBA加工廠家今天為大家講講PCBA加工中SMT貼片如何檢測品質不良?SMT貼片檢測品質不良的方法。在PCBA加工中，SMT貼片的品質檢測可通過以下方法進行，這些方法覆蓋了從外觀到電氣性能、從表面到內部的多維度檢測需求：

　　SMT貼片檢測品質不良的方法

　　一、外觀與基礎檢測

　　人工目視檢查

　　方法：檢測人員通過肉眼或借助放大鏡、顯微鏡，檢查PCB板上的元器件貼裝位置、方向、焊點形態等。

　　檢測內容：

　　元件缺失、錯位、極性錯誤(如二極管、電容方向反接)。

　　焊點是否飽滿、光滑，有無虛焊、短路、漏焊。

　　板面清潔度(無污漬、雜物)及印刷標識清晰度。

　　適用場景：小批量生產或研發階段，靈活性高，成本低，但效率較低且依賴人員經驗。

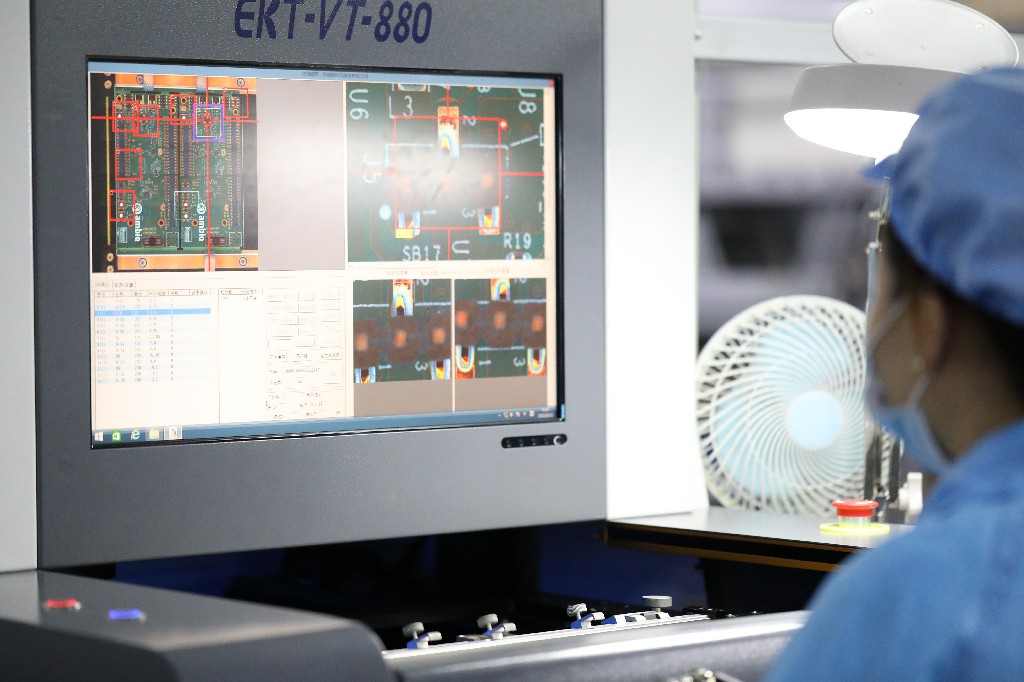

　　自動光學檢測(AOI)

　　方法：利用高分辨率相機掃描PCB板，通過圖像識別技術自動檢測缺陷。

　　檢測內容：

　　元件偏移、缺失、側立、翻件、極性錯誤。

　　焊點質量(少錫、多錫、橋接、立碑等)。

　　實時檢測回流焊后的焊接狀態，避免傳統目檢的局限性。

　　優勢：檢測速度快、精度高，可記錄數據用于質量追溯，適合大規模生產。

　　案例：檢測BGA封裝芯片時，AOI可透過焊球分析焊接質量，提前發現潛在問題。

　　二、內部結構與隱藏缺陷檢測

　　X-RAY檢測

　　方法：利用X射線穿透PCB板，顯示內部焊點形態。

　　檢測內容：

　　BGA、CSP等封裝芯片的焊點空洞、短路、虛焊。

　　焊點內部結構完整性(如焊球排列、焊接深度)。

　　優勢：非破壞性檢測，適用于高可靠性要求產品(如醫療設備、航空航天電子)。

　　案例：檢測高端智能手機主板時，X-RAY可發現BGA芯片底部的微小焊接缺陷。

　　錫膏測厚儀

　　方法：通過激光三維掃描測量錫膏厚度、面積、體積分布。

　　檢測內容：

　　錫膏印刷質量(如偏移、短路、厚度不均)。

　　反饋數據至印刷工序，及時調整參數以減少不良。

　　優勢：控制錫膏印刷質量，從源頭減少焊接缺陷。

　　三、電氣性能與功能測試

　　在線測試儀(ICT)

　　方法：通過探針接觸PCB板上的測試點，測量電阻、電容、電感等參數。

　　檢測內容：

　　電路通斷、開路、短路、元件損壞。

　　元器件參數偏差(如電阻值、電容值超標)。

　　優勢：故障定位準確，維修方便，適合生產工藝控制。

　　案例：檢測汽車電子控制模塊時，ICT可驗證傳感器和執行器電路的電氣性能。

　　功能測試儀(FCT)

　　方法：模擬產品實際工作環境，對PCB板進行全面功能測試。

　　檢測內容：

　　信號干擾、功能異常(如藍牙連接、音頻播放、降噪效果)。

　　系統兼容性問題及軟件功能缺陷。

　　優勢：最終驗證產品性能，確保符合設計要求。

　　案例：檢測無線耳機時，F(xiàn)CT可驗證藍牙連接穩定性及音頻質量。

　　四、綜合檢測策略與標準

　　多維度檢測組合

　　流程：人工目檢→AOI檢測→X-RAY檢測(針對隱藏焊點)→ICT測試→FCT測試。

　　目的：覆蓋從外觀到內部、從電氣性能到功能的全面檢測，確保質量可靠性。

　　行業標準與規范

　　IPC-A-610G標準：規定焊點質量要求(如BGA空洞率需<25%)。

　　工藝參數控制：

　　貼裝精度：0402元件需達±0.05mm，QFP器件要求±0.03mm。

　　焊接質量：上錫高度不得小于元件引腳高度的1/2。

　　環境控制：車間潔凈度維持10萬級標準，溫度控制在23±3℃，濕度40-60%RH。

　　五、檢測設備選型建議

　　高精度需求：選擇高分辨率AOI設備(如配備3D檢測功能)及高穿透力X-RAY機。

　　高效率需求：采用在線式ICT測試儀及自動化FCT測試系統。

　　成本控制：小批量生產可優先使用人工目檢+基礎AOI，逐步引入高端設備。
