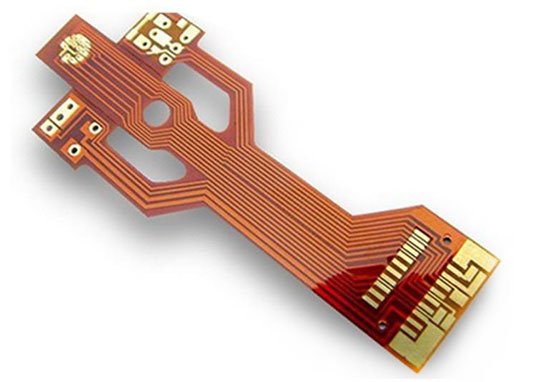

23年P(guān)CBA一站式行業(yè)經(jīng)驗(yàn)PCBA加工廠家今天為大家講講柔性PCB板烘烤除濕的具體溫濕度控制標(biāo)準(zhǔn)是什么?不同厚度FPC的烘烤時(shí)間如何確定。柔性板(FPC)的烘烤除濕沒有統(tǒng)一的強(qiáng)制標(biāo)準(zhǔn)，通常遵循IPC-1601等指南，并結(jié)合材料規(guī)格、板厚和暴露條件來確定具體參數(shù)。以下是行業(yè)內(nèi)常用的參考標(biāo)準(zhǔn)與實(shí)踐方法。

　　FPC烘烤除濕溫濕度標(biāo)準(zhǔn)

　　1. 烘烤溫度

　　常規(guī)推薦：80–125℃

　　80–100℃：適用于多數(shù)SMT前除濕，可有效避免FPC變形或膠層老化，是較溫和的選擇。

　　105–125℃：適用于PI基材FPC，除濕效率更高，但需嚴(yán)格控制時(shí)間，以防材料性能下降。

　　高溫參考：120±5℃

　　部分工廠對存放超期的FPC采用此條件，但時(shí)間通?？刂圃?–4小時(shí)內(nèi)，以防過烤。

　　注意上限

　　聚酰亞胺(PI)基材的長期工作溫度建議在140℃以下。

　　超過150℃可能導(dǎo)致基材分解、黃變或膠層脆化。

　　2. 烘烤時(shí)間

　　通用范圍：2–8小時(shí)

　　這是行業(yè)內(nèi)最常見的除濕時(shí)間窗口，具體取決于板厚、層數(shù)和暴露情況。

　　注意上限

　　單次烘烤不建議超過24小時(shí)，否則可能導(dǎo)致材料老化、尺寸變化或銅箔剝離強(qiáng)度下降。

　　3. 環(huán)境濕度

　　烘烤過程：烤箱內(nèi)部濕度由溫度決定，無需特別控制。

　　烘烤前后：

　　存儲(chǔ)：建議在20–25℃、相對濕度40–60%RH的環(huán)境中保存。

　　拆封后：拆封后建議在5天內(nèi)完成上線，否則需重新烘烤。

　　不同厚度FPC烘烤時(shí)間確定

　　烘烤時(shí)間主要由等效板厚決定，而非物理厚度。等效板厚越大，所需時(shí)間越長。

　　1. 等效板厚估算

　　單/雙面FPC：等效板厚 ≈ 基材厚度 + 銅箔厚度。

　　多層/軟硬結(jié)合板：等效板厚 ≈ 所有PI、膠、FR4、鋼片等材料厚度之和。

　　2. 時(shí)間-厚度參考表 (80–100℃)

　　以下為行業(yè)內(nèi)基于80–100℃烘烤的經(jīng)驗(yàn)參考，適用于PI基材FPC：

　　3. 高溫(120℃)烘烤時(shí)間參考

　　部分工廠對超期FPC采用120±5℃烘烤，時(shí)間可參考下表：

　　注意：此條件下，時(shí)間不宜延長，以免過烤。

　　關(guān)鍵操作建議

　　首查廠商規(guī)格

　　優(yōu)先遵循FPC制造商提供的烘烤建議，這是最權(quán)威的依據(jù)。

　　控制暴露時(shí)間

　　拆封后建議在5天內(nèi)上線。若環(huán)境潮濕(>30%RH)，暴露超過24小時(shí)即應(yīng)考慮烘烤。

　　合理擺放

　　采用懸空或平鋪方式，板與板之間留有間隙，確保熱風(fēng)循環(huán)通暢。

　　冷卻與周轉(zhuǎn)

　　烘烤后需在干燥環(huán)境中冷卻至室溫再使用。若48小時(shí)內(nèi)未上線，建議重新真空包裝或放入干燥箱保存。

　　特殊結(jié)構(gòu)處理

　　對于帶補(bǔ)強(qiáng)鋼片、膠粘劑或覆蓋膜的FPC，需特別注意其耐溫上限，避免烘烤導(dǎo)致性能劣化。

　　關(guān)于柔性PCB板烘烤除濕的具體溫濕度控制標(biāo)準(zhǔn)是什么?不同厚度FPC的烘烤時(shí)間如何確定的知識(shí)點(diǎn)，想要了解更多的，可關(guān)注領(lǐng)卓PCBA，如有需要了解更多PCBA打樣、PCBA代工、PCBA加工的相關(guān)技術(shù)知識(shí)，歡迎留言獲取!
